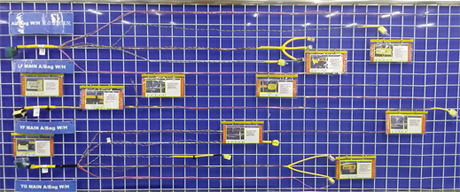

에어백 와이어링 하네스
충돌시 앞으로 튕겨져 나오는 승객을 보호하기 위해 공기주머니가
자동으로 부풀리도록 설계된 수동적 안전 장치의 전력과 신호를 전달하는
배선 시스템입니다.

에어백 와이어링 제작공정

자재입고

자재수입 검사 공정

부품 입고시 검사 대상 품목 품질 이상 여부를 검사합니다.

자재 창고 현황(전선/단자/기타)

자재의 품질검사가 완료되면 자재창고로 이동하며, 품목별로 구분하여 적재선반에 보관합니다.

절단 및 압착 공정

자동 절압착 공정

1. 전선을 단자에 납땜이나 용접 등을 이용하지 않고 APPLICATOR에 의해 기계적으로 압착하여 고정시켜 단자나 전선의 부식과 부러짐을 막을 수 있는 고정 작업입니다.
2. 사용자 입력값에 의해 자동으로 전선을 절단하고, 피복을 벗겨내어 기존의 수동 작업을 자동으로 작업합으로써 작업의 많은 시간을 단축합니다.

수동 압착 공정

탈피되어 있는 전선을 단자에 납땜이나 용접 등을 이용하지 않고 APPLICATOR에 의해 기계적으로 압착하여 고정시키는 방법으로서, 자동압착기의 전선 절단이나 피복 탈피의 기능을 제공하지 않습니다.

테이핑 공정

조인트 압착한 부위를 반자동으로 테이핑합니다.

트위스트 공정

두가닥의 WIRE를 서로 꼬아주는 장비이며 근처의 강한 전파원에 의해서 일어나는 신호 간섭을 경감시키는 작업입니다.

게이트 검사 공정

절단 및 압착 작업이 완료된 제품의 각종 불량을 검사합니다.

조립 및 검사 공정

SUB 조립 공정 / 단자 덜 삽입검사 / 회로+구조검사 / 기밀검사

SUB 공정에서 단자 덜 삽입 검출 장비를 활용하여 하우징에 삽입되어지는 단자의 회로 오배열 및 단자의 덜 삽입 여부를 확인한 후 회로+구조(1:1)공정 內 회로/기밀검사기를 활용하여 제품 內 회로와 방수 CONNECTOR의 SEALING 기능을 검사합니다.

완제품 보관

검사 합격품은 포장 작업 후 완제품 보관장소로 이동합니다.
